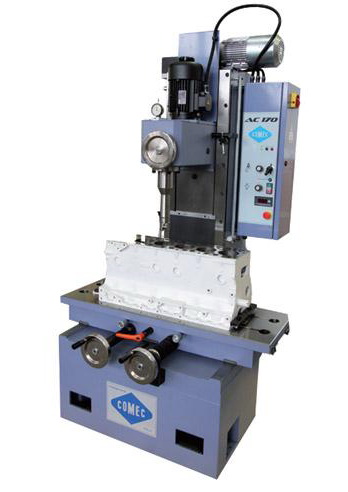

La alisadora de cilindros AC 170 ha sido realizada para responder a las exigencias de re-acondicionamiento de los bloques de motor de vehículos livianos y pesados, con cilindros de diámetro entre 30 y 170 mm. Las excelentes dotes de acabado y precisión que distinguen esta maquina, son el resultado de una combinación entre un esquema mecánico bien comprobado y la introducción de soluciones técnicas innovadoras que rinden esta maquina mas performante y versátil. Todos los componentes de esta máquina están incluídos en su dotación standard - como el sistema de centrado rápido del cilindro por medio de palpador instalado en el husillo y el comparador centesimal, el tablero de mando fácilmente alcanzable y visible, así como el dispositivo de control de la profundidad de alisado – contribuyen a la rapidez y a la racionalidad de operación. Además, la velocidad variable de rotación del husillo permite de obtener siempre el mejor acabo posible. Para completar esta amplia dotación standard, hay otros pequeños detalles, como el sistema de lubricación centralizado de las guías de mesa y columna y el des plazamiento motorizado rápido del cabezal.

CATÁLOGO

Especificaciones técnicas

• Diámetro de alisado                                30÷170 mm

• Recorrido máximo del cabezal                        670 mm

• Distancia mínima y máxima entre                                   husillo y plano de la mesa                          940 mm

• Distancia entre husillo y columna                  290 mm

• Velocidad del husillo                               75÷700 rpm

• Velocidad de avance del cabezal          0÷175 mm/min.

• Dimensiones del plano de mesa              1040x370 mm

• Recorrido longitudinal máximo de la mesa       1000 mm

• Recorrido transversal máximo de la mesa         200 mm

• Potencia del motor del husillo                         1.5 kW

• Potencia del motor para                                           desplazamiento rápido del cabezal                 0.37 kW

• Dimensiones (LxAxA)                   1030x1020x2000 mm

• Peso neto                                                 1150 Kg

• Peso bruto                                                1330 Kg


Accesorios y repuestos

B03052

Conjunto de alisado ø 30÷52 mm

B05280

Conjunto de alisado ø 52÷80 mm

C03052

Conjunto de alisado
ø30÷52 mm con sistema de regulación pre-setting

C05280

Conjunto de alisado           ø52÷80 mm con sistema de regulación pre-setting

C80170

Conjunto de alisado           ø 80÷125 mm con sistema de regulación pre-setting

B80170

Conjunto de alisado           ø 80÷170 mm

PF0320

Cabezal porta fresa diámetro 320 mm. Inserto CBN o PCD 1/2” (disponible sólo para ACF)
