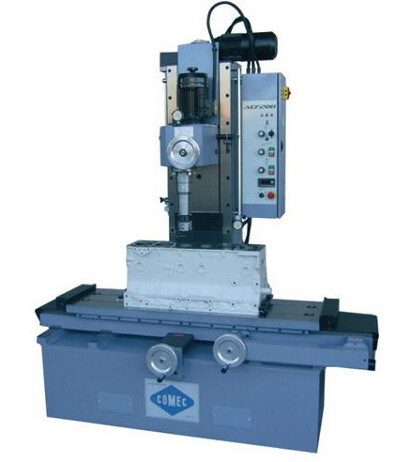

La alisadora de cilindros AC 200 ha sido realizada para responder a las exigencias de re-acondicionamiento de los bloques de motor de vehículos livianos y pesados, con cilindros de diámetro entre 30 y 200 mm. Las excelentes dotes de acabado y precisión que distinguen esta máquina, son el resultado de una combinación entre un esquema mecánico bien comprobado y la introducción de soluciones técnicas iinnovadoras que ofrecen el mejor rendimiento y versatilidad. Todas los componentes de esta máquina están incluídos en su dotación standard - como el sistema de centrado rápido del cilindro por medio de palpador instalado en el husillo y el comparador centesimal, el tablero de mando fácilmente alcanzable y visible, así como el dispositivo de control de la profundidad de alisado – contribuyen a la rapidez y a la racionalidad de operación. Además, la velocidad variable de rotación del husillo permite de obtener siempre el mejor acabo posible. Para completar esta amplia dotación standard, hay otros pequeños detalles, como el sistema de lubricación centralizado de las guías de mesa y columna y el desplazamiento motorizado rápido del cabezal.

CATÁLOGO

Especificaciones técnicas

• Diámetro de alisado                                30÷170 mm

• Recorrido máximo del cabezal                        670 mm

• Distancia mínima y máxima entre                                   husillo y plano de la mesa                     70÷1020 mm

• Distancia entre husillo y columna                    290 mm

• Dimensiones del plano de mesa                340x370 mm

• Recorrido longitudinal máximo de la mesa       1200 mm

• Recorrido transversal máximo de la mesa         200 mm

• Velocidad del husillo                                75÷850 rpm

• Velocidad de avance del cabezal           0÷175 mm/min.

• Velocidad variable de avance                                       de la mesa                                       0÷460 mm/min.

• Potencia del motor del husillo                         1.5 kW

• Potencia del motor para desplazamiento                         rápido del cabezal                                       0.37 kW

• Potencia variable del motor de avance                           de la mesa                                                0.55 kW

• Dimensiones (LxAxA)                   1860x1150x2170 mm


Accesorios y repuestos

B03052

Conjunto de alisado           ø 30÷52 mm

B05280

Conjunto de alisado           ø 52÷80 mm

C03052

Conjunto de alisado ø 30÷52 mm con sistema de regulación pre-setting

C05280

Conjunto de alisado           ø 52÷80 mm con sistema de regulación pre-setting

C80170

Conjunto de alisado           ø 80÷125 mm con sistema de regulación pre-setting

B80170

Conjunto de alisado            ø 80÷170 mm

PF0320

Cabezal porta fresa diámetro 320 mm. Inserto CBN o PCD 1/2” (disponible sólo para ACF)
