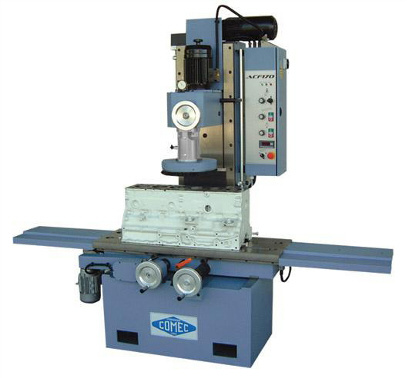

La alisadora de cilindros AC 170 ha sido fabricada para responder a las exigencias de re-acondicionamiento de los bloques de motor de vehículos livianos y pesados, con cilindros de diámetro entre 30 y 170 mm. Las excelentes dotes de acabado y precisión que distinguen esta máquina, son el resultado de una combinación entre un esquema mecánico bien comprobado y la introducción de soluciones técnicas innovadoras que ofrecen el mejor rendimiento y versatilidad. Todos los componentes de esta máquina están incluídos en su dotación standard - como el sistema de centrado rápido del cilindro por medio de palpador instalado en el husillo y el comparador centesimal, el tablero de mando fácilmente alcanzable y visible, así como el dispositivo de control de la profundidad de alisado – contribuyen a la rapidez y a la racionalidad de operación. Además, la velocidad variable de rotación del husillo permite de obtener siempre el mejor acabo posible. Para completar esta amplia dotación standard, hay otros pequeños detalles, como el sistema de lubricación centralizado de las guías de mesa y columna y el des plazamiento motorizado rapido del cabezal.

CATÁLOGO

VÍDEO

Especificaciones técnicas

• Diámetro de alisado                                30÷170 mm

• Recorrido máximo del cabezal                         670 mm

• Distancia mínima y máxima entre                                   husillo y plano de la mesa                             940 mm

• Distancia entre husillo y columna                    290 mm

• Velocidad del husillo                               75÷700 rpm

• Velocidad de avance del cabezal          0÷175 mm/min.

• Dimensiones del plano de mesa              1040x370 mm

• Recorrido longitudinal                                                 máximo de la mesa                                    1000 mm

• Recorrido transversal                                                   máximo de la mesa                                      200 mm

• Potencia del motor del husillo                         1.5 kW

• Potencia del motor para                                       desplazamiento rápido del cabezal                 0.37 kW

• Dimensiones (LxAxA)                   1030x1020x2000 mm

• Peso neto                                                  1150 kg

• Peso bruto                                                 1330 kg


Accesorios y repuestos

UT1320

Portaherramienta para insertos de 3/8” CBN/PCD

UT1355

Inserto CBN 1/2” para fundición

UT1356

Inserto PCD 1/2” para aluminio

B03052

Conjunto de alisado ø 30÷52 mm

B05280

Conjunto de alisado           ø 52÷80 mm

C03052

Conjunto de alisado           ø 30÷52 mm con sistema de regulación pre-setting

C05280

Conjunto de alesado           ø 52÷80 mm con sistema de regulación pre-setting

C80170

Conjunto de alisado           ø 80÷125 mm con sistema de regulación pre-setting

B80170

Conjunto de alisado           ø 80÷170 mm

PF0320

Cabezal porta fresa diámetro 320 mm. Inserto CBN o PCD 1/2” (disponible sólo para ACF)

UT1330

Portaherramienta para insertos de 1/2” CBN/PCD

UT1345

Inserto CBN 1/2” para fundición

UT1346

Inserto PCD 1/2” para aluminio
