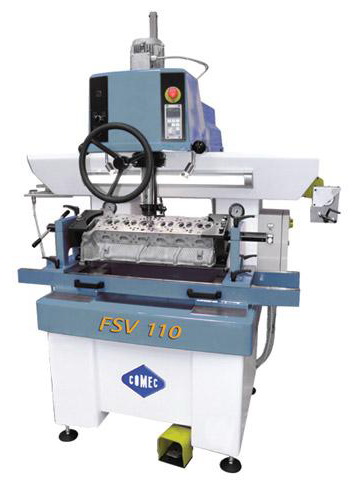

Esta máquina de alta precisión incorpora soluciones tecnológicamente avanzadas que permiten rectificar las guías y asientos de válvulas de cualquier tipo de culata de motor. El sistema de centrado automático se basa en el conjunto de una esfera, un colchón de aire y un motor eléctrico con velocidad variable, esta última visible en un display digital. Los tres colchones de aire se posicionan, uno en la mesa superior (2 ejes), uno en el husillo (colchón de aire a 360 °) y el último en la mesa de anclaje de la tapa del motor. El sistema de anclaje del husillo se compone por una doble garra con accionamiento neumático. El sistema de anclaje universal, con dos garras y 360° de rotación y dotado de accesorios, permite el agarre de cualquier tipo de culata de motor. El rango de trabajo de esta máquina permite operar con extrema precisión en cualquier tipo de tapa de motor, desde las motocicletas hasta los vehículos industriales. La capacidad de trabajo es alta: opera guías desde 3,5 mm. y diámetros desde 14 a 90 mm. La estructura es extremadamente sólida y robusta y garantiza una absoluta rigidez de la máquina. Los colchones de aire permiten un centrado preciso y reducen notablemente e esfuerzo del desplazamiento de la tapa. Los finales de carrera ajustables permiten procesar repetitivamente diferentes tapas. El sistema de alumbrado por focos de neon garantiza una excelente iluminación de la tapa durante todo el trabajo.

CATÁLOGO

VÍDEO

Especificaciones técnicas

• Máximas dimensiones de las                                         culatas                              Unlimited x 550 x 450 mm

• Capacidad de rectificado                        14 a 90 mm

• Movimiento longitudinal de la cabeza             1100 mm

• Movimiento transversal micrométrico                  7 mm

• Movimiento longitudinal de la mesa                   11 mm

• Movimiento transversal de la mesa                  200 mm

• Movimiento vertical del husillo                         200 mm

• Máxima inclinación del husillo                          +6°/-6°

• Potencia motor del husillo                              0.75 kW

• Velocidad de rotación del husillo                 35-700 rpm

• Presión de aire                                                6 bar

• Volumen de aire                                         300 L/min

• Dimensiones                                1700x1170x2210 mm

• Peso                                                           1200 kg
