RP1000

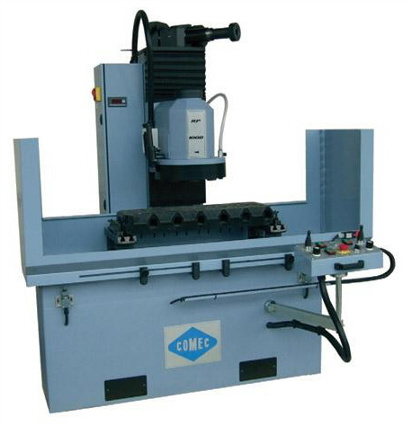

La RP 1000 es una rectificadora de superficies planas, ideada para reacondicionar tapas de cilindros y bloques de motor de vehículos livianos y pesados, así como todas las superficies planas que necesitan de una perfecta precisión de los planos de contacto. Las componentes de la máquina, tales como la base, la mesa, la columnas y el plato son realizados con fundición de excelente cualidad y fortalecida con costillas y crucerías oportunas, para obtener elevados estándares de rigidez y robustez. El desplazamiento de la mesa es realizado por medio de un tornillo sin fin de bolas recirculantes extremadamente preciso y constante, que garantiza el deslizamiento suave también a las bajas velocidades; el inverter aplicado al moto reductor que acciona el tornillo ofrece un avance variable con un amplio rango de regulaciones a través del potenciómetro. Un inverter adicional regula las vueltas del eje del plato de corte así como obtener siempre la velocidad de corte idónea según que se utilicen: los segmentos abrasivos para la rectificación de las superficies en fundición o en aluminio con pre cámara; la herramienta para el corte del aluminio; el plato porta insertos CBN-PCD para el cepillado en alta velocidad, estos últimos, disponibles como opcional. La velocidad de las vueltas es indicada por un práctico display siempre bien visible. Para un fácil y seguro control de las funciones de la máquina, todos los mandos son instalados en un tablero giratorio, adaptable a cualquier operador.Además, para entregar una máquina completa en cada una de sus partes, la dotación standard incluye el desplazamiento rapido del cabezal rectificador, un eficiente sistema de refrigeración con tanque de decantación, el dispositivo con diamante para afilar las piedras.
VÍDEO |
- Velocidad variable del plato con lectura digital
- Velocidad variable de avance de la mesa
- Desplazamiento mesa con tornillo a recirculacion de bolas
- Desplazamiento rapido del cabezal
- Programa de trabajo en manual/continuo/automático
- Tablero de mando orientable
- Pantalla de protección con panel de poli carbonato
- Pareja de soportes planos con anclajes
- Lubricante de las guías
- Llaves de servicio
- Manual de instrucciones
- Muela abrasiva diámetro 355 mm con segmentos para fundición y cuchilla para aluminio
- Sistema de refrigeración con bomba y tanque de decantación
- Afilador de piedras
- Emulsión en liquido
- RP1361 Plato portaherramientas para CBN/PCD/ALP
- UT1330 Portaherramienta para insertos de 1/2” CBN/PCD
- UT1355 Inserto CBN 1/2” para fundición
Especificaciones
técnicas
- Carrera de la mesa
1050 mm
- Superficie útil de trabajo
895
mm
- Ancho máximo de trabajo
355
mm
- Min - máx altura de trabajo
125÷545 mm
- Superficie útil de la mesa
920x210 mm
- Diámetro de la muela
con segmentos
355 mm
(14)
- Velocidad variable del
plato
300÷1500 rpm
- Velocidad variable de
avance mesa
0÷1500 mm/min
- Motor del cabezal
4.0 kW (M 2.2 kW)
- Motor de la mesa
0.75 kW
- Motor de el desplazamiento
cabezal
0.18 kW
- Motor de la bomba refrigeradora
0.10 kW
- Dimensiones (LxAxA)
1680x1140x1850 mm
- Peso
1015 kg
PVA015
Soporte universal ajustable con paralelas
PV0015
Soporte universal ajustable con placa de apoyo
PL000A
Plato giratorio motorizado
RP1361
Plato portaherramientas para CBN/PCD/ALP dia. 355 mm (14”)
UT0018
Porta herramientas ALP para culatas en aluminio con precámaras
UT0023
Portaherramienta para insertos de 3/8”CBN/PCD
UT0017
Portaherramienta UT0014
UT0014
Inserto de reposición para UT 0017 (10 unidades)
UT1320
Portaherramienta para insertos de 3/8” CBN/PCD
UT1355
Inserto CBN 1/2” para fundición
UT1356
Inserto PCD 1/2” para aluminio
UT1390
Portaherramienta para insertos ALP UT1392
UT1392
Inserto ALP para aluminio con precamaras
UT1330
Portaherramienta para insertos de 1/2” CBN/PCD
UT1345
Inserto CBN 1/2” para fundición
UT1346
Inserto PCD 1/2” para aluminio
