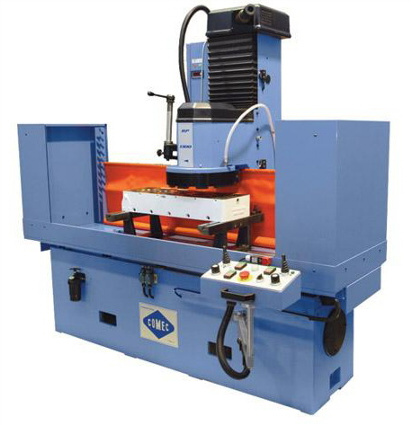

RP1300
La RP 1300 es una rectificadora de superficies planas, ideada
para reacondicionar tapas de cilindros y bloques de motor de vehículos
livianos y pesados, así como todas las superficies planas que necesitan
de una perfecta precisión de los planos de contacto. La tecnología de
construcción combina soluciones bien comprobadas - como las guías de
deslizamiento de la mesa, de tipo prismático, englobadas en la bancada
y siempre bien lubricadas, que garantizan un excelente deslice – así
como nuevas aplicaciones tales como el desplazamiento de la mesa por
medio de tornillo sin fin de bolas recirculantes - con un rango de
regulación bien amplio – y el inverter para la variación de los giros
del mandril o el ciclo automático del trabajo de fresado. En efecto, la
RP 1300 es entregada con un plato porta segmentos para la rectificación
de las superficies en fundición o en aluminio con pre cámara y con la
herramienta para aplanar en aluminio. Como opcionales, hay disponibles
accesorios como el plato fresador de ocho segmentos o el plato porta
insertos CBN-PCD para el trabajo en alta velocidad de fundición y
aluminio.
- Desplazamiento con velocidad variable de la mesa
- Muela en segmentos abrasivos para fundición (10 unidades)

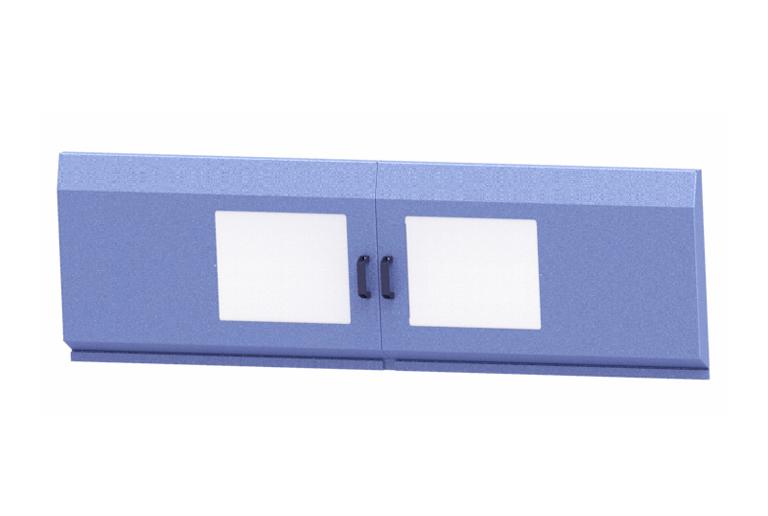

- Pantalla de protección
- Desplazamiento rápido con motor del plato
- Sistema de refrigeración con bomba
- Tanque de decantación
- Afilador de piedras
- Rodillo afilador
- Herramienta soldada para tapas de cilindro
- Pareja de soportes planos para tapas de cilindro
- Bridas de anclaje grande(2 unidades)
- Bridas de anclaje pequeña (4 unidades)
- Lubricante de las guías
- Emulsión en liquido
- Llaves de servicio
- Manual de instrucciones
Especificaciones
técnicas
- Recorrido
de la mesa
1350
mm
- Superficie útil para trabajar
1175 mm
- Ancho
máximo para
trabajar
355
mm (400 mm OPCIONAL)
- Altura minima y máxima
para trabajar
720 mm
- Superficie
útil de la mesa
920x230 mm
- Diametro de la muela
355 mm (400 mm OPCIONAL)
- Velocidad
de rotación
de la muela
300÷1500 RPM
- Velocidad variable de
avance de la mesa
0÷1500 mm/min
- Potencia
del motor del plato
4.2 kW
- Potencia del motor de la mesa
0.75 kW
- Potencia
del motor rápido del plato
0.5 kW
- Potencia del motor de la
bomba
refrigeradora
0.25 kW
- Dimensiones
(LxAxA)
2180x1280x2000 mm
- Peso
1410
kg
Accesorios
y repuestos
PVA015
Soporte universal ajustable con paralelas
PV0015
Soporte universal ajustable con placa de apoyo
PL00A
Plato giratorio motorizado

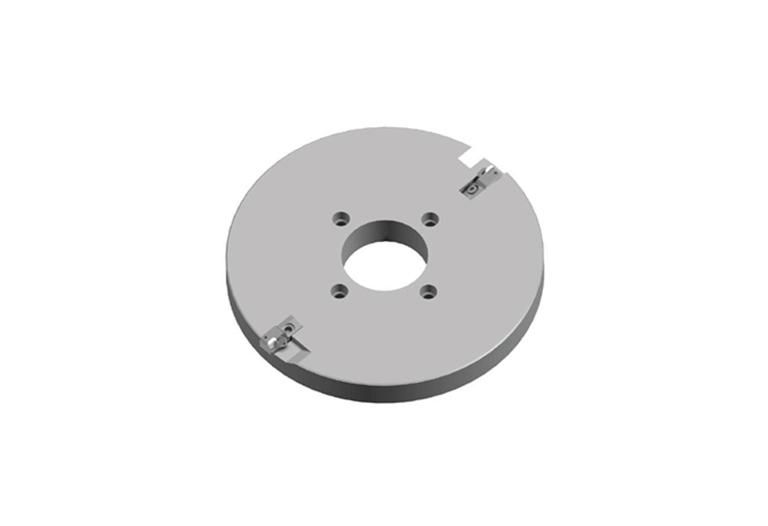

RP1361
Plato portaherramientas para CBN/PCD/ALP dia. 355 mm (14”)
UT0018
Porta herramientas ALP para culatas en aluminio con precamaras
UT0023
Portaherramienta para insertos de 3/8”CBN/PCD
UT0017
Portaherramienta UT0014
UT0014
Inserto de reposición para UT 0017 (10 unidades)
UT1355
Inserto CBN 1/2” para fundición
UT1356
Inserto PCD 1/2” para aluminio
UT0003
Herramienta con placa soldada para tapas
UT1350
Portaherramienta para insertos UT1355 UT1356
