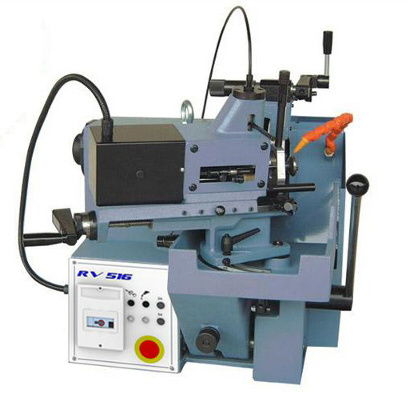

RV516
La rectificadora de valvulas RV516, gracias a las soluciones tecnicas utilizadas,se encuentra entre las máquinas mas precisas y rápidas presentes en el mercado especÍfico. El sistema sin centros, realizando la rotacin de la válvula sobre su vastago, garantiza una perfecta concentricidad entre la cabeza de la válvula y el vástago mismo (entro 0,01 mm) y permite un rango de utilizacion en válvulas con vástagos desde 4 hasta 16 mm sin necesidad de cambiar mordazas y mandriles. La translación de la valvula es realizado por medio de tres rodillos motorizados, siendo el superior de los tres inclinado para arrastrar automáticamente la válvula hacia el final de carrera ajustable: este sistema ofrece la ventaja de disponer de todas las válvulas con el mismo largo y evitar el acercamiento manual hacia la piedra.
|
- Cabezal desplazable (por válvulas de hasta 260 mm de largo)
- Piedra abrasiva
- Dispositivo afilador de muela
- Diamante afilador
- Sistema refrigerante completo con bomba y estanque decantador
- Aceite emulsionable (1 lt.)
- Llaves de servicio
- Manual de instrucciones
Especificaciones técnicas
- Diámetros
de vástagos de válvulas
4÷16 mm
- Longitudes de vástagos de válvulas
55÷230
mm
- Diámetros
de cabezas de válvulas
114
mm
- Ángulo de la válvula
0°÷60°
- Velocidad
de rotación de la muela
2800
rpm
- Diámetro muela abrasiva principal
215 mm
- Diámetro
de la piedra
segundaria (ASM516)
100 mm
- Dimensiones (L×A×H)
700x600x700 mm
- Peso
142 Kg
Accesorios
y repuestos
RV0100
Base de chapa
RV0090
Dispositivo para rectificación de balancines
RV0193
Mandril para válvulas con vástagos de diámetros 3, 4, 5 mm
RV0099
Piedra abrasiva 215x35x76 mm
