Maquinaria Comec

  TD502

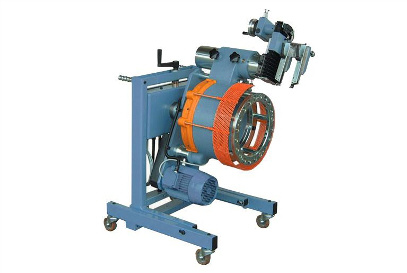

El TD 502 revoluciona el concepto de torneado de los discos de frenos de los vehículos comerciales (camiones y autobuses): ya no es más necesario desmontar el disco para trabajarlo al torno de banco, siendo suficiente aplicar la máquina directamente en la maza. Esta idea ha llevado a la fabricación  de una maquina que disminuye al mínimo los tiempos de trabajo. Se compone de un carro con funciones de auto-alineación (basculante y regulable en altura) que garantiza un perfecto acople entre la máquina y la maza (asi se evitan posteriores operaciones de alineación o centrado con comparador). El sistema de construcción del cuerpo de la máquina, en hierro fundido monolítico y hueco en su centro, hace que sea ideal para los ejes con reductor, ya que el mismo es insertado en el interior del cuerpo, reduciendo así la distancia entre este y el disco, con importantes ventajas para la precisión del trabajo. Además, el avance intermitente con regulación variable garantiza siempre una óptima terminación de las superficies.

Comec TD502 catalogo

CATÁLOGO

VÍDEO
Equipamiento standard
  • Carro basculante y con auto alineación
  • Herramienta derecha de corte UT 5008
  • Herramienta izquierda de corte UT 5009
  • Anillo de centrado AA0251
  • Llaves de servicio
  • Manual de instrucciones

Datos técnicos

  • Min-Máx diametro que se puede tornear                 100 ÷ 500 mm
  • Espesor máximo del disco                                     70 mm
  • Largo máximo que se puede tornear                       150 mm
  • Velocidad de rotación                                          70 rpm
  • Avance variable intermitente                                 0 ÷ 0,3 mm/rev
  • Potencia del Motor                                              2 Hp (1,5 kW)
  • Medidas (LxAxA)                                                 850x650x1050 mm
  • Peso                                                                 232 kg

Accessorios y repuestos

UT0012

Cuchillas de reposición para UT0011 (10 unidades)

AA0251

10 hueco Ø: entre eje 335 mm./centrado 281 mm

AA0056

Adaptador para cubos 6 pernos Ø: distancia entre ejes 170 mm/centrado 130 mm

AA0061

8 huecoi Ø: entre eje 275 mm/centrado 221 mm

AA0265

6 huecoi Ø: entre eje 205 mm/centrado 161 mm


AA0275

6 huecoi Ø: entre eje 245 mm/centrado 202 mm


AA0077

5 huecoi Ø: entre eje 203 mm/centrado 164 mm 6 huecoi Ø: entre eje 202 mm


TD5026 Comparador para alineación

TD5027 Dispositivo SOFT-START para arranque progresivo del motor

MNF502 Version monofasica con inverter y variador de revoluciones

AA0078

5 huecoi Ø: entre eje 130 mm/centrado 85 mm 5 huecoi Ø: entre eje 118 mm (centrado con tuercas cónicas)

UT5008 / UT5009

Herramienta con inserto derecho (UT5008) e izquierdo (UT5009)
