Sistema Guide-Liner®

ESCARIADORES DE CARBURO

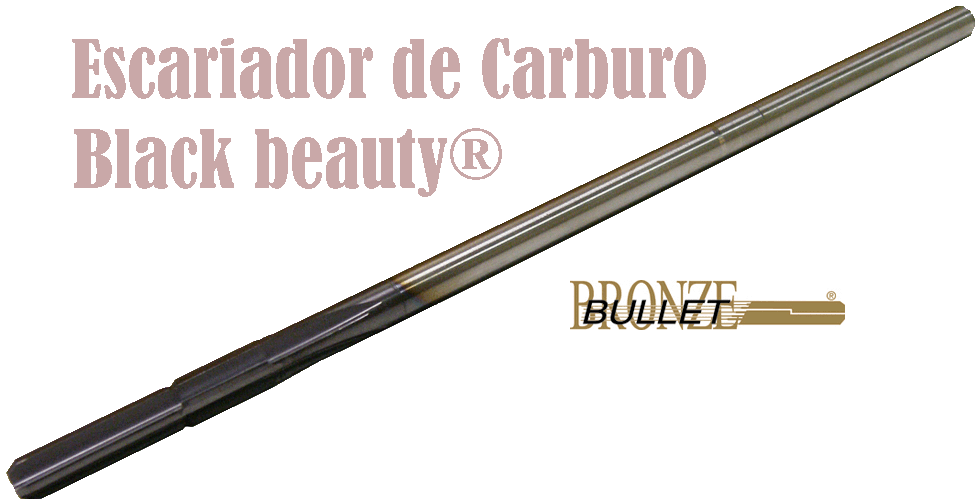

escariadores CB ESCARIADORES DE CARBURO BLACK BEAUTY® PARA GUÍAS DE METAL EN POLVO Y HIERRO FUNDIDO

La herramienta de perforación de precisión y con tiempo de vida extra definitiva.

Dureza Rockwell C de 93-95 que permite velodicades de utilización más altas y que alargan el tiempo de vida útil de la herramienta,incluso con guías endurecidas.
Estructura molecular única que produce una reducción de la temperatura de la herramienta.
Lubrificación: la superficie lubricada ayuda a mantener una temperatura baja y una extracción del chip eficiente.
La baja temperatura del proceso elimina la posibilidad de curvatura en la herramienta.
Precisión: cada escariador ha sido cuidadosamente fabricado para una tolerancia de 0.0002 o menor. El tamaño el orificio es real y consistente.

ESCARIADORES DE RECAMBIO PARA LOS KITS DE INSTALACIÓN DE GUÍAS DE VÁLVULA NX

REFERENCIA	TAMAÑO	USAR CON CASQUILLOS	LONGITUD
KL 1719CB-9	312 - .030	5/16” Guide-Liners®	9"
KL1725CB-9	.343 - .030	11/32” Guide-Liners®	9"
KL1735CB-9	.375 - .030	3/8” Guide-Liners®	9"
KL3566CB-9	.236 - .030	6.0mm Guide-Liners®	9"
KL3571CB-9	.260 - .030	6.6mm Guide-Liners®	9"
KL3576CB-9	.275 - .030	7mm Guide-Liners®	9"
KL3581CB-9	.315 - .030	8mm Guide-Liners®	9"
KL3586CB-9	.354 - .030	9mm Guide-Liners®	9"
KL3591CB-9	.394 - .030	10mm Guide-Liners®	9"
KL1749CB-9	.437 - .030	11mm Guide-Liners®	9"

Black Beauty® es una marca registrada de K-Line® Industries, Inc.

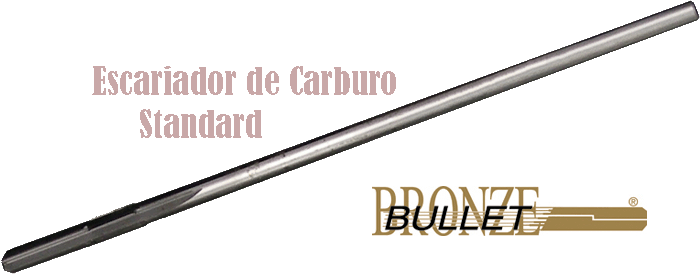

ESCARIADORES DE CARBURO STANDARD GUÍAS DE METAL EN POLVO Y HIERRO FUNDIDO

REFERENCIA	TAMAÑO	USAR CON CASQUILLOS	LONGITUD
KL 1719C-9	312 - .030	5/16” Guide-Liners®	9"
KL1725C-9	.343 - .030	11/32” Guide-Liners®	9"
KL1735C-9	.375 - .030	3/8” Guide-Liners®	9"
KL3566C-9	.236 - .030	6.0mm Guide-Liners®	9"
KL3571C-9	.260 - .030	6.6mm Guide-Liners®	9"
KL3576C-9	.275 - .030	7mm Guide-Liners®	9"
KL3581C-9	.315 - .030	8mm Guide-Liners®	9"
KL3586C-9	.354 - .030	9mm Guide-Liners®	9"
KL3591C-9	.394 - .030	10mm Guide-Liners®	9"
KL1749C-9	.437 - .030	11mm Guide-Liners®	9"

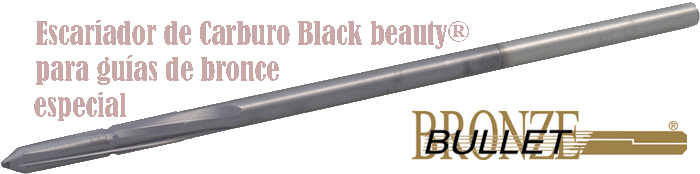

ESCARIADORES DE CARBURO BLACK BEAUTY ® PARA GUÍAS DE BRONCE ESPECIAL

Específicamente diseñados para perforar bronce de manganeso, bronce de aluminio y bronce de silicio aluminio, previamente a la instalación de las guías de válvula Bronze Bullet® Guide Liner®

REFERENCIA	TAMAÑO	LONGITUD
KL3519CSP	5/16" - 30	9"
KL3525CSP	11/32" - 30	9"
KL3535CSP	3/8" - 30	9"
KL3561CSP	5.5mm - 30	9"
KL3566CSP	6mm - 30	9"
KL3571CSP	6.6mm - 30	9"
KL3576CSP	7mm - 30	9"
KL3581CSP	8mm - 30	9"
KL3586CSP	9mm - 30	9"

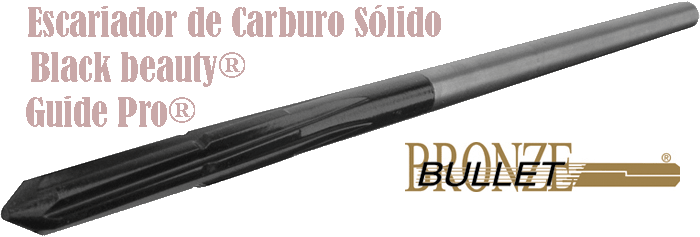

ESCARIADORES DE CARBUROSÓLIDO BLACK BEAUTY® GUIDE PRO®

Escariador especial con 6 labios de corte para una acción de perforación más rápida.
Orificios precisos en la mayoría de materiales de válvulas guía.
Disenño de herramienta patentado que proporciona un acabado más suave.
El diseño de la línea de herramientas exclusivas Guide liner® consigue un corte más rápido.
En conjunto con el sistema patentado Black Beauty® y el diseño geométrico patentado obtienen un acabado más suave.
Su longevidad es considerablemente mayor que los escariadores standard.

REF	TAMAÑO	USAR CON	LONG
KL3556CC	.197 - .030	5mm	9"
KL3561CC	.216 - .030	5.5 mm	9"
KL3566CC	.236 - .030	6 mm	9"
KL3576CC	.275 - .030	7 mm	9"
KL3581CC	.315 - .030	8 mm	9"
KL3586CC	.354 - .030	9 mm	9"
KL1719CC	.312 - .030	5/16"	9"
KL1725CC	.343 - .030	11/32"	9"
KL1735CC	.375 - .030	3/8"	9"

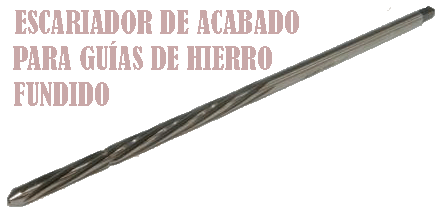

ESCARIADORES DE ACABADO PARA GUÍAS DE HIERRO FUNDIDO
Escariadores de alta calidad fabricados con el mejor acero y templado para un gran tiempo de vida útil. Los escariadores están diseñados para una acción de autocentrado. Los labios en espiral proporcionan un corte suave y uniforme. La nueva punta permite una mejor inserción y una mejor extracción del chip. Si se utilizan adecuadamente, pueden perforar con precisión miles de guías.
Todos los tamaños que se muestran en las tablas están disponibles en stock para su entrega inmediata. Escariadores con tamaños especiales también están disponibles pero deben ser .003 más pequeños que los estandard. El precio extra vendrá determinado por el precio del escariador estandard más grande.

REFERENCIA	TAMAÑO	REFERENCIA	TAMAÑO	REFERENCIA	TAMAÑO
KL1060	.197 (5.00)	KL1177	.314 (7.97)	KL1191	.355 (9.02)
KL1061	.214 (5.44)	KL1112	.315 (8.00)	KL1192	.356 (9.04)
KL1062	.215 (5.46)	KL1174	.316 (8.03)	KL1215	.357 (9.06)
KL1185	.2165 (5.50)	KL1175	.317 (8.05)	KL1138	.358 (9.09)
KL1063	.217 (5.51)	KL1178	.318 (8.08)	KL1124	.371 (9.42)
KL1064	.218 (5.54)	KL1188	.327 (8.31)	KL1125	.372 (9.45)
KL1199	.234 (5.94)	KL1203	.330 (8.38)	KL1126	.373 (9.47)
KL1216	.235 (5.97)	KL1210	.340 (8.64)	KL1127	.374 (9.50)
KL1110	.2362 (6.00)	KL1119	.341 (8.66)	KL1128	.375 (3/8”)
KL1217	.237 (6.02)	KL1120	.342 (8.69)	KL1139	.376 (9.55)
KL1218	.238 (6.05)	KL1121	.343 (8.71)	KL1193	.377 (9.58)
KL1115	.250 (1/4”)	KL1180	.3435 (11/32”)	KL1182	.378 (9.60)
KL1207	.258 (6.55)	KL1122	.344 (8.74)	KL1209	.379 (9.63)
KL1208	.259 (6.58)	KL1123	.345 (8.76)	KL1194	.380 (9.65)
KL1173	.260 (6.60)	KL1136	.346 (8.79)	KL1213	.381 (9.68)
KL1157	.274 (6.96)	KL1181	.347 (8.81)	KL1196	.388 (9.86)
KL1111	.2756 (7.00)	KL1137	.348 (8.84)	KL1197	.390 (25/64”)
KL1214	.276 (7.01)	KL1190	.353 (8.97)	KL1205	.393 (9.98)
KL1148	.277 (7.03)	KL1113	.3542 (9.00)	KL1114	.3937 (10.00)
KL1187	.281 (9/32”)
KL1116	.310 (7.87)
KL1117	.311 (7.90)
KL1118	.312 (5/16”)
KL1176	.313 (7.95)

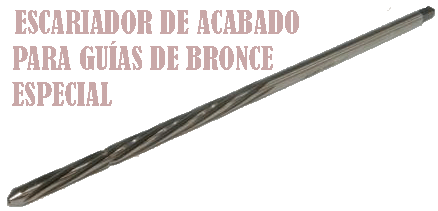

ESCARIADORES DE ACABADO PARA GUÍAS DE BRONCE ESPECIAL

Tanto si se está escariando Bronce de Manganeso, Bronce de Aluminio o Bronce de Silicio Aluminio se puede contar en cortar más orificos por escariador.
Especialmente estriado, tratado caloríficamente para proporcionar una geometría de corte mejorada.

Una nueva punta permite una mejor inserción dentro de la guía y una mejor extracción del chip.

Mayor longevidad y una mayor consistencia de orificio a orificio.

"Escariadores K-Line para guías de bronce, rápidos, precisos y longevos"

	REFERENCIA	TAMAÑO
	KL1185NB	.2165 (5.5mm)
	KL1110NB	.236 (6mm)
	KL1173NB	.260 (6.6mm)
	KL1111NB	.2755 (7mm)
	KL1116NB	.310 (7.87)
	KL1117NB	.311 (7.90)
	KL1118NB	.312 (5/16”)
	KL1176NB	.313 (7.95)
	KL1177NB	.314 (7.98)
	KL1112NB	.315 (8mm)
	KL1174NB	.316 (8.03)
	KL1175NB	.317 (8.05)
	KL1119NB	.341 (8.66)
	KL1120NB	.342 (8.69)
	KL1121NB	.343 (8.71)
	KL1122NB	.344 (11/32”)
	KL1123NB	.345 (8.76)
	KL1113NB	.3543 ( 9 MM)
	KL1124NB	.371 (9.42)
	KL1125NB	.372 (9.45)
	KL1126NB	.373 (9.47)
	KL1127NB	.374 (9.50)
	KL1128NB	.375 (3/8”)
	KL1193NB	.377 (9.58)
	KL1182NB	.378 (9.60)

Todos los tamaños que se muestran en las tablas están disponibles en stock para su entrega inmediata. Escariadores con tamaños especiales también están disponibles pero deben ser .003 más pequeños que los estandard. El precio extra vendrá determinado por el precio del escariador estandard más grande.
