Maquinaria y Accesorios de Bruñido

Accesorios

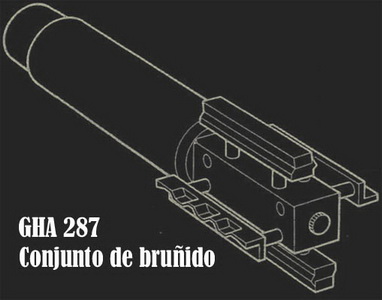

ADAPTADORES PARA MÁQUINAS: GHA 287 Conjunto de bruñido


El conjunto de bruñido GHA 287 ha sido diseñado para adaptarse a orificios por encima de 79,4 mm. los cuales están por la gama convencional de mandriles tipo herramienta. Se basa en el popular diseño del cabezal estándar con juego de piedras intercambiables para cubrir todos los diámetros por encima de 68,26 mm. El GHA 287 es una extensión versátil a la gama de herramientas. La extensión se coloca en la máquina de la misma manera que un mandril convencional.

El movimiento de avance lineal en la máquina se consigue soltando el pedal, se convierte en un avance rotativo en el conjunto de bruñido a tavés de un adaptador helicoidal. Si avanzamos el control de alimentación de la máquina, ésta avanzará rápidamente automáticamente el diámetro
de la piedra en el conjuto de bruñido.


Cuando se adapten nuevos juegos de piedras, la parte cuadrada del conjunto de bruñido se debe extraer del adaptador para posteriormente ajustar la piedra en el conjunto de la manera habitual. El cuerpo se encontrará entonces situado sobre el piñón estriado de expansión. Obtendremos una expansión rápida al diámetro aproximado del orificio rotando el cuerpo en el sentido de las agujas del reloj fijándolo en su sitio. Se llevará a cabo una expansión fina a través de la rueda manual de avance de la máquina de bruñido.


Los juegos de piedras para ajustar en el GHA 287 están disponibles en 3 tipos de abrasivos, de los cuales se seleccionará el tamaño de grano y la dureza.


La gama de diámetro requerida se logra seleccionando el juego de piedras adecuado, o bien, el portapiedras donde se monta el juego de piedras...


Diámetros

68,26 a 108,00 mm . Usen juegos de piedras montadas M2 o M4

95,25 a 140,00 mm . Usen juego de soporte 1231

120,60 a 178,00 mm .  Usen juego de soporte 1232

Se deben usar los juegos de piedras PT2 y PT4 con todos los soportes de piedra 123-(PT)
Toda la gama de herramientas M y PT se puede encontrar en la sección " Herramientas para el bruñido vertical".

Contacte con Maq-Fer SCP para conocer más detalles sobre herramientas para tamaños de orificios específicos.

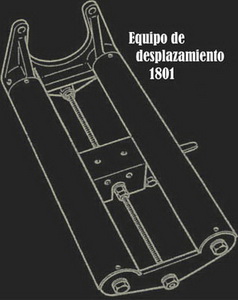

EQUIPO DE DESPLAZAMIENTO ( CARRERA ) 1801


El equipo de desplazamiento viene incorporado como estándar en las máquinas de bruñido
automáticas. El equipo de desplazamiento manual se puede añadir a la bruñidora manual cuando se requieran unas características de sujeción especiales para posicionar la pieza de trabajo.

Es especialmente útil en el caso de orificios "sobrecuadrados" o "empotrados".

El accesorio lleva incorporados finales de carrera el principio y al final, con el fin de facilitar la
repetibilidad de la longitud de carrera y su posición.

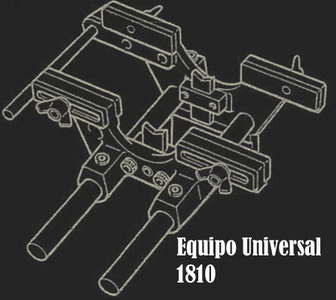

EQUIPO UNIVERSAL 1810

El equipo universal es el más adaptable, y por lo tanto el más usado en los equipos estándar Delapena.

El equipo acepta componentes de hasta 190 mm de longitud y componentes cilíndricos de hasta 112 mm de diámetro exterior, con diámetro de orificio interno de hasta 63mm.

El mandril sostiene el trabajo y el equipo restringe el movimiento lineal del componente a ser bruñido, pero se mueve hacia atrás y hacia delante en el movimiento de carrera.

Se suministra una barra de torsión para evitar que el componente rote con el mandril.

No es recomendable el uso de este equipo con mandriles por debajo de 3,05 mm de diámetro.

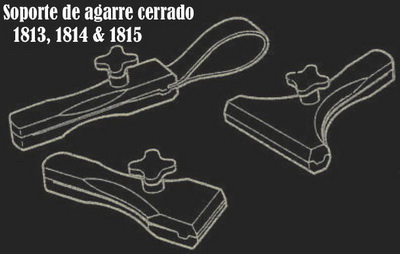

SOPORTES DE AGARRE CON LAZO

Se usan para prevenir que la pieza gire con el mandril cuando se usa el equipo universal o bruñendo
manualmente.

La cincha de agarre se fija alrededor de la pieza  y se asegura apretando con un simple tornillo.

Disponible en 3 anchuras:
Tipo 1813 - 19 mm
Tipo 1814 - 38 mm
Tipo 1815 - 76 mm

.

EQUIPO PARA BRUÑIR MATRICES

Diseñado principalmente para el fabricante de cabezales de matrices  donde se necesita el  bruñido en cuerpos largos y en componentes con pequeños orificios.

El equipo consta de de 2soportes de trabajo completamente flotantes para sujetar componentes cilíndricos de hasta 76 mm de diámetro y 125 mm de longitud.

Los soportes de trabajo están situados en una unidad base, la cual lleva incorporado un resorte con contrapeso para contrarrestar el peso del
componente.

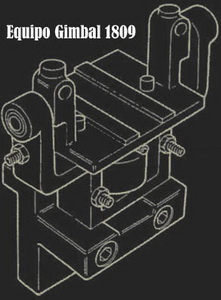

EQUIPO GIMBAL 1809

Está diseñado para piezas pequeñas de poco peso las cuales encajan en el soporte universal.

Este equipo consta de una plataforma flotante donde se sujetan las piezas a través de clavijas.

Está diseñado con un resorte de contrapeso que contrarresta el peso del componente.

Este accesorio es ideal para el bruñido automático con mandriles tipo CCS.

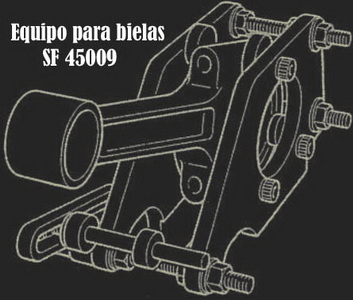

EQUIPO PARA BIELAS SF 45009

Es un equipo ajustable para encajar una gran gama de tamaños de bielas.

La biela se ajusta en el dispositivo, lo que asegura la perpendicularidad del orificio con el eje de la biela, cuya posición se mantiene durante el ciclo de bruñido.

El dispositivo puede suministrarse también hecho a medida para ajustarse a un tamaño de bielas específico, adaptable a un gran volumen de trabajo.

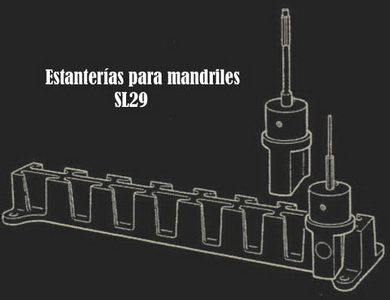

ESTANTERÍA PARA MANDRILES SL29

Está diseñado para acoplar 16 unidades de bruñido Delapena. Es un accesorio inestimable que permite

al operario mantener unidades de bruñido montadas para acceder a ellas rápidamente.
