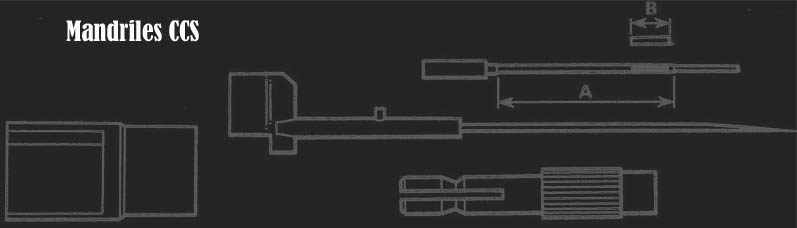

Mandriles CCS (Tipo pinza) Gama 1'14 a 3'05 mm Ø
Una gama de mandriles de tipo pinza de diseño tubular para el uso con el adaptador pinza 1651. La cabeza de trabajo circular del mandril está totalmente niquelada de cormo para aumentar su vida. Se usa en conjunto con los adaptadores que se deben pedir por separado.
Las cuñas en estos mandriles han de pedirse por separado
Los mandriles CCS no se pueden adaptar para ser usados en orificios ciegos.
| DIÁMETRO MM | MANDRIL | CASQUILLO RECTIFICADOR | CUÑA | ADAPTADOR | TIPO DE PIEDRA |
| 1,14 a 1,27 | CCS 045 /J0 28 mm ( A ) | ST045 | 10901 ( DW158 / 104 ) | MA156 / 4A Y 1651 | J0 11 mm ( B ) |
| 1,27 a 1,40 | CCS 050 /J0 28 mm ( A ) | ST050 | 10901 ( DW158 / 104 ) | MA156 / 4A y 1651 | J0 11 mm ( B ) |
| 1,40 a 1,52 | CCS 055 /J0 28 mm ( A ) | ST055 | 10901 ( DW158 / 104 ) | MA156 / 4A y 1651 | J0 11 mm ( B ) |
| 1,52 a 1,62 | CCS 060 /J1 40 mm ( A ) | ST060 | 10901 ( DW158 / 104 ) | MA156 / 4A y 1651 | J1 11 mm ( B ) |
| 1,62 a 1,78 | CCS 065 /J1 40 mm ( A ) | ST065 | 10901 ( DW158 / 104 ) | MA156 / 4A y 1651 | J1 11 mm ( B ) |
| 1,78 a 1,90 | CCS 070 /J2 40 mm ( A ) | ST070 | 10901 ( DW158 / 104 ) | MA156 / 4A y 1651 | J2 11 mm ( B ) |
| 1,90 a 2,03 | CCS 075 /J3 40 mm ( A ) | ST075 | 10901 ( DW158 / 104 ) | MA156 / 4A y 1651 | J3 11 mm ( B ) |
| 2,03 a 2,16 | CCS 080 /J2 40 mm ( A ) | ST080 | 10902 ( DW158 / 105 ) | MA156 / 4A y 1651 | J2 11 mm ( B ) |
| 2,16 a 2,28 | CCS 085 /J2 40 mm ( A ) | ST085 | 10902 ( DW158 / 105 ) | MA156 / 4A y 1651 | J2 11 mm ( B ) |
| 2,28 a 2,41 | CCS 090 /J3 40 mm ( A ) | ST090 | 10902 ( DW158 / 105 ) | MA156 / 4A y 1651 | J3* 11 mm ( B ) |
| 2,41 a 2,54 | CCS 095 /J4 53 mm ( A ) | ST095 | 10903 ( DW158 / 106 ) | MA156 / 4A y 1651 | J4 12,7 mm ( B ) |
| 2,54 a 2,67 | CCS 100 /J5 53 mm ( A ) | ST100 | 10903 ( DW158 / 106 ) | MA156 / 4A y 1651 | J5 12,7 mm ( B ) |
| 2,67 a 2,79 | CCS 105 /J4 53 mm ( A ) | ST105 | 10904 ( DW158 / 107 ) | MA156 / 4A y 1651 | J4 12,7 mm ( B ) |
| 2,79 a 2,92 | CCS 110 /J5 53 mm( A ) | ST110 | 10904 ( DW158 / 107 ) | MA156 / 4A y 1651 | J5 12,7 mm ( B ) |
| 2,92 a 3,05 | CCS 115 /J6 53 mm ( A ) | ST115 | 10904 ( DW158 / 107 ) | MA156 / 4A y 1651 | J6 12,7 mm ( B ) |
*Use diamante J3A con este mandril
