Mandriles HS (Acero duro) Gama 3,05 a 25,91 mm Ø
Una gama de mandriles tratados, hechos de una aleación de acero especial. Mandriles de diámetro hasta 6,22 mm que tienen la cabeza de trabajo totalmente circular. Con diámetro superior a 6,22 mm, el diseño único de la cabeza de trabajo del mandril, tiene puntos de contacto espaciados asimétricamente, que aseguran una corrección rápida de errores en la redondez. Este diseño incorpora también una extensión de piedra con un borde guía que elimina desplazamientos. Se suministra completo con cuña de acero y se recomienda para uso general y esencial cuando se bruñe abrasivo o materiales duros.
Disponible en una serie de longitudes de herramientas cortas y largas, estos mandriles se pueden adaptar para usarlos en orificios ciegos.

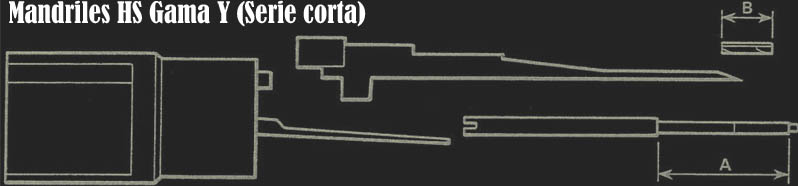

DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | CUÑA | ADAPTADOR | TIPO DE PIEDRA |
3,05 a 3,17 | HS 120 / Y | 38 mm ( A ) | ST120 | 10905 | MA 156 / 22 | Y 14,5 mm ( B ) |
3,17 a 3,30 | HS 125 / Y | 38 mm ( A ) | ST125 | 10905 | MA 156 / 22 | Y 14,5 mm ( B ) |
3,30 a 3,43 | HS 130 / Y | 38 mm ( A ) | ST130 | 10905 | MA 156 / 22 | Y 14,5 mm ( B ) |
3,43 a 3,56 | HS 135 / Y | 38 mm ( A ) | ST135 | 10905 | MA 156 / 22 | Y 14,5 mm ( B ) |
3,56 a 3,68 | HS 140 / Y | 38 mm ( A ) | ST140 | 10905 | MA 156 / 22 | Y 14,5 mm ( B ) |
3,68 a 3,81 | HS 145 / Y | 38 mm ( A ) | ST145 | 10905 | MA 156 / 22 | Y 14,5 mm ( B ) |

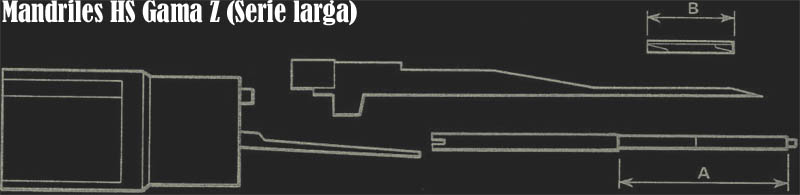

DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | CUÑA | ADAPTADOR | TIPO DE PIEDRA |
3,05 a 3,17 | HS 120 / Z | 50 mm ( A ) | ST120 | 10906 | MA 156 / 22 | Z 25,4 mm ( B ) |
3,17 a 3,30 | HS 125 / Z | 50 mm ( A ) | ST125 | 10906 | MA 156 / 22 | Z 25,4 mm ( B ) |
3,30 a 3,43 | HS 130 / Z | 50 mm ( A ) | ST130 | 10906 | MA 156 / 22 | Z 25,4 mm ( B ) |
3,43 a 3,56 | HS 135 / Z | 50 mm ( A ) | ST135 | 10906 | MA 156 / 22 | Z 25,4 mm ( B ) |
3,56 a 3,68 | HS 140 / Z | 50 mm ( A ) | ST140 | 10906 | MA 156 / 22 | Z 25,4 mm ( B ) |
3,68 a 3,81 | HS 145 / Z | 50 mm ( A ) | ST145 | 10906 | MA 156 / 22 | Z 25,4 mm ( B ) |
