Mandriles HSK (Acero duro para orificio con chaveteros) Gama 6'23 a 25'91 Ø

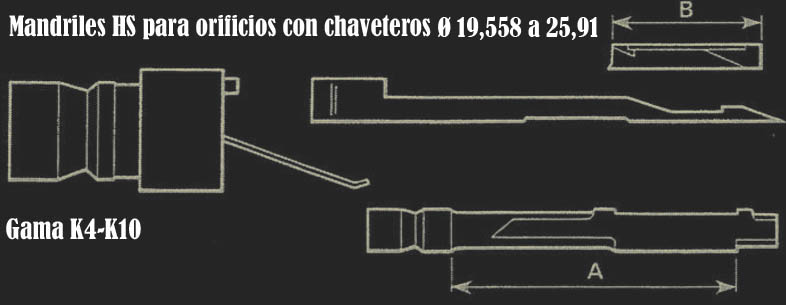

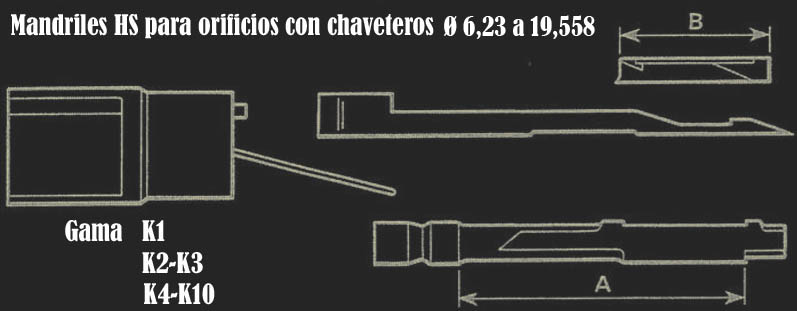

Son una gama de mandriles diseñados especialmente para el bruñido de orificios que contienen ISO o BS estándard. Chaveteros con ranuras.  Se basa en el diseño del tipo HS pero incorporando  2 piedras montadas lado a lado a un portapiedras donde el ancho total de piedra es aproximadamente dos veces más que la del chavetero.

Únicamente están disponibles para herramientas de longitud corta y no es posible adaptarlo para orificios ciegos.

Es esencial que los mandriles y las piedras para orificios con chaveteros sean rectificados al mismo diámetro del  orifico a ser bruñido. El diámetro perfecto entre mandril y piedras es necesario para prevenir el golpe que se puede producir entre la ranura y la unidad de bruñido.

Todos los mandriles par orificios con chavetero PT se suministran con zapatas de fundición, las cuales deben ser mecanizadas al mismo diámetro  del orificio a ser bruñido. La piedra entonces debe ser ajustada y rectificada.

La piedra y la zapata no deben ser usadas para cualquier otro diámetro al que ha sido ajustado previamente, sin haber sido antes rectificado al nuevo diámetro a mecanizar.

DIÁMETRO  MMTIPO
MANDRIL		LONGITUD
DE MANDRIL		CASQUILLO
RECTIFICADOR		CUÑAADAPTADORTIPO DE
PIEDRA		ANCHURA MÁX
CHAVETERO
6,23 a 6,60HSK 245 / 3K175 mm ( A )ST24510919MA 156 / 3K1 22,23 mm ( B )3,175 mm
6,60 a 6,99HSK 260 / 3K175 mm ( A )ST26010919MA 156 / 3K1 22,23 mm ( B )3,175 mm
6,99 a 7,37HSK 275 / 3K175 mm ( A )ST27510919MA 156 / 3K1 22,23 mm ( B )3,175 mm
7,37 a 7,87HSK 290 / 3K175 mm ( A )ST29010919MA 156 / 3K1 22,23 mm ( B )3,175 mm
7,87 a 8,26HSK 305 / 3K175 mm ( A )ST30510919MA 156 / 3K1 22,23 mm ( B )3,175 mm
8,26 a 8,51HSK 325 / 3K175 mm ( A )ST32510919MA 156 / 3K1 22,23 mm ( B )3,175 mm
8,51 a 9,017HSK 335 / 3K175 mm ( A )ST33510919MA 156 / 3K1 22,23 mm ( B )3,175 mm
9,017  a 9,27HSK 355 / 3K175 mm ( A )ST35510919MA 156 / 4K1 22,23 mm ( B )3,175 mm
9,27 a 9,652HSK 365 / 3K287 mm ( A )ST36510920MA 156 / 4K2 31,75 mm ( B )3,962 mm
9,652 a 10,003HSK 380 / 3K387 mm ( A )ST38010920MA 156 / 4K3 31,75 mm ( B )3,962 mm
10,003 a 10,414HSK 395 / 3K387 mm ( A )ST39510920MA 156 / 4K3 31,75 mm ( B )3,962 mm
10,414 a 10,8HSK 410 / 3K387 mm ( A )ST41010920MA 156 / 4K3 31,75 mm ( B )3,962 mm
10,8 a 11,18HSK 425 / 3K387 mm ( A )ST42510920MA 156 / 4K3 31,75 mm ( B )3,962 mm
11,18 a 11,68HSK 440 / 3K387 mm ( A )ST44010920MA 156 / 4K3 31,75 mm ( B )3,962 mm
11,68 a 12,45HSK 460 / 3K387 mm ( A )ST46010920MA 156 / 4K3 31,75 mm ( B )3,962 mm
12,45 a 13,21HSK 490 / 3K4101 mm ( A )ST49010921MA 156 / 5K4 44,45 mm ( B )4,762 mm
13,21 a 13,97HSK 520 / 3K4101 mm ( A )ST52010921MA 156 / 5K4 44,45 mm ( B )4,762 mm
13,97 a 14,73HSK 550 / 3K5101 mm ( A )ST55010921MA 156 / 5K5 44,45 mm ( B )4,762 mm
14,73 a 15,62HSK 580 / 3K5101 mm ( A )ST58010921MA 156 / 5K5 44,45 mm ( B )4,762 mm
15,62 a 16,39HSK 615 / 3K5101 mm ( A )ST61510921MA 156 / 5K5 44,45 mm ( B )4,762 mm
16,39 a 17,15HSK 645 / 3K6101 mm ( A )ST64510921MA 156 / 6K6 44,45 mm ( B )4,762 mm
17,15 a 17,91HSK 675 / 3K6101 mm ( A )ST67510921MA 156 / 6K6 44,45 mm ( B )4,762 mm
17,91 a 18,80HSK 707 / 3K7101 mm ( A )ST70710921MA 156 / 6K7 44,45 mm ( B )4,762 mm
18,80 a  19,558HSK 740 / 3K7101 mm ( A )ST74010921MA 156 / 6K7 44,45 mm ( B )4,762 mm

DIÁMETRO  MMTIPO
MANDRIL		LONGITUD
DE MANDRIL		CASQUILLO
RECTIFICADOR		CUÑAADAPTADORTIPO DE
PIEDRA		ANCHURA MÁX
CHAVETERO
19,558 a 20,32HSK 770 / 4K8101 mm ( A )ST77010921MA 156 / 18K8 44,45 mm ( B )6,35 mm
20,32 a 21,08HSK 800 / 4K8101 mm ( A )ST80010921MA 156 / 18K8 44,45 mm ( B )6,35 mm
21,08 a 21,97HSK 830 / 4K9101 mm ( A )ST83010921MA 156 / 18K9 44,45 mm ( B )6,35 mm
21,97 a 22, 73HSK 865 / 4K9101 mm ( A )ST86510921MA 156 / 18K9 44,45 mm ( B )6,35 mm
22,73 a 23,49HSK 895 / 4K9101 mm ( A )ST89510921MA 156 / 18K9 44,45 mm ( B )6,35 mm
23,49 a 24,25HSK 925 / 4K9101 mm ( A )ST92510921MA 156 / 18K9 44,45 mm ( B )6,35 mm
24,25 a 25,14HSK 955 / 4K9101 mm ( A )ST95510921MA 156 / 18K9 44,45 mm ( B )6,35 mm
25,14 a 25,91HSK 990 / 4K10101 mm ( A )ST99010921MA 156 / 18K10 44,45 mm ( B )6,35 mm
