Mandriles PTK (Tipo permanente para orificios con chaveteros) Gama 25'4 a 66'68 Ø
Son una gama de mandriles de tipo permanente, que incorporan las mismas características del tipo HSK, van montados con zapatas de hierro fundido estándard sustituibless, las cuales deben ser adaptadas para el tamaño específico del orificio a ser bruñido ( Ver Información técnica Mandriles Chaveteros )
Están disponibles en series de herramientas cortas, largas y extralargas. No son adaptables para orificios ciegos.
| DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | CUÑA | ZAPATAS | TIPO DE PIEDRA | ANCHURA MÁX CHAVETERO |
| 25,40 a 28,57 | PTK 1000 / 6 | 152 mm ( A ) | ST1000 | 10945 | L1070C | K11 82,5 mm ( B ) | 10,00 mm |
| 28,57 a 31,75 | PTK 1125 / 6 | 152 mm ( A ) | ST1125 | 10945 | L1071C | K11 82,5 mm ( B ) | 10,00 mm |
| 31,75 a 34,93 | PTK 1250 / 6 | 152 mm ( A ) | ST1250 | 10945 | L1072C | K11 82,5 mm ( B ) | 10,00 mm |
| 34,93 a 38,10 | PTK 1375 / 6 | 152 mm ( A ) | ST1375 | 10945 | L1073C | K11 82,5 mm ( B ) | 10,00 mm |
| 38,10 a 41,28 | PTK 1500 / 6 | 152 mm ( A ) | ST1500 | 10945 | L1074C | K12 82,5 mm ( B ) | 12,00 mm |
| 41,28 a 44,45 | PTK 1625 / 6 | 152 mm ( A ) | ST1625 | 10945 | L1075C | K12 82,5 mm ( B ) | 12,00 mm |
| 44,45 a 47,63 | PTK 1750 / 6 | 152 mm ( A ) | ST1750 | 10945 | L1075C | K12 82,5 mm ( B ) | 12,00 mm |
| 47.63 a 50,80 | PTK 1875 / 6 | 152 mm ( A ) | ST1875 | 10948 | L1076C | K13 82,5 mm ( B ) | 14,00 mm |
| 50,80 a 53,98 | PTK 2000 / 6 | 152 mm ( A ) | ST2000 | 10948 | L1076C | K14 82,5 mm ( B ) | 16,00 mm |
| 53,98 a 57,15 | PTK 2125 / 6 | 152 mm ( A ) | ST2125 | 10948 | L1076C | K14 82,5 mm ( B ) | 16,00 mm |
| 57,15 a 60,33 | PTK 2250 / 6 | 152 mm ( A ) | ST2250 | 10948 | L1077C | K14 82,5 mm ( B ) | 16,00 mm |
| 60,33 a 63,50 | PTK 2375 / 6 | 152 mm ( A ) | ST2375 | 10948 | L1077C | K15 82,5 mm ( B ) | 18,00 mm |
| 63,50 a 66,68 | PTK 2500 / 6 | 152 mm ( A ) | ST2500 | 10948 | L1077C | K15 82,5 mm ( B ) | 18,00 mm |

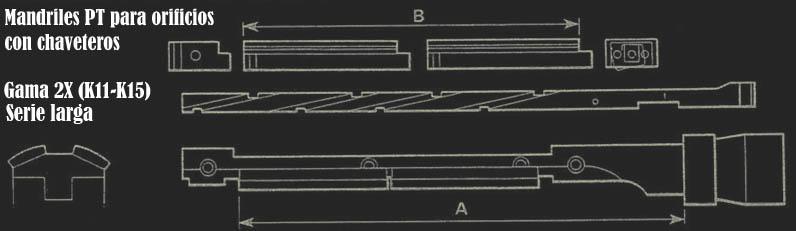

| DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | CUÑA | ZAPATAS | TIPO DE PIEDRA | ANCHURA MÁX CHAVETERO |
| 25,40 a 28,57 | PTK 1000 / 9 | 237 mm ( A ) | ST1000 | 10946 | L1070C | 2X K11 82,5 mm ( B ) | 10,00 mm |
| 28,57 a 31,75 | PTK 1125 / 9 | 237 mm ( A ) | ST1125 | 10946 | L1071C | 2X K11 82,5 mm ( B ) | 10,00 mm |
| 31,75 a 34,93 | PTK 1250 / 9 | 237 mm ( A ) | ST1250 | 10946 | L1072C | 2X K11 82,5 mm ( B ) | 10,00 mm |
| 34,93 a 38,10 | PTK 1375 / 9 | 237 mm ( A ) | ST1375 | 10946 | L1073C | 2X K11 82,5 mm ( B ) | 10,00 mm |
| 38,10 a 41,28 | PTK 1500 / 9 | 237 mm ( A ) | ST1500 | 10946 | L1074C | 2X K12 82,5 mm ( B ) | 12,00 mm |
| 41,28 a 44,45 | PTK 1625 / 9 | 237 mm ( A ) | ST1625 | 10946 | L1075C | 2X K12 82,5 mm ( B ) | 12,00 mm |
| 44,45 a 47,63 | PTK 1750 / 9 | 237 mm ( A ) | ST1750 | 10946 | L1075C | 2X K12 82,5 mm ( B ) | 12,00 mm |
| 47.63 a 50,80 | PTK 1875 / 9 | 237 mm ( A ) | ST1875 | 10949 | L1076C | 2X K13 82,5 mm ( B ) | 14,00 mm |
| 50,80 a 53,98 | PTK 2000 / 9 | 237 mm ( A ) | ST2000 | 10949 | L1076C | 2X K14 82,5 mm ( B ) | 16,00 mm |
| 53,98 a 57,15 | PTK 2125 / 9 | 237 mm ( A ) | ST2125 | 10949 | L1076C | 2X K14 82,5 mm ( B ) | 16,00 mm |
| 57,15 a 60,33 | PTK 2250 / 9 | 237 mm ( A ) | ST2250 | 10949 | L1077C | 2X K14 82,5 mm ( B ) | 16,00 mm |
| 60,33 a 63,50 | PTK 2375 / 9 | 237 mm ( A ) | ST2375 | 10949 | L1077C | 2X K15 82,5 mm ( B ) | 18,00 mm |
| 63,50 a 66,68 | PTK 2500 / 9 | 237 mm ( A ) | ST2500 | 10949 | L1077C | 2X K15 82,5 mm ( B ) | 18,00 mm |
NOTA: Las zapatas deben ser mecanizadas al mismo diámetro del orificio a ser bruñido, antes de usarlo.

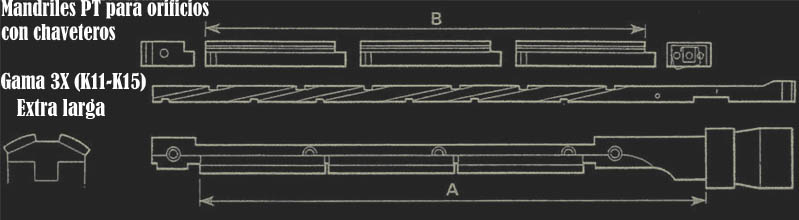

| DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | CUÑA | ZAPATAS | TIPO DE PIEDRA | ANCHURA MÁX CHAVETERO |
| 25,40 a 28,57 | PTK 1000 / 12 | 322 mm ( A ) | ST1000 | 10947 | L1070C | 3X K11 82,5 mm ( B ) | 10,00 mm |
| 28,57 a 31,75 | PTK 1125 / 12 | 322 mm ( A ) | ST1125 | 10947 | L1071C | 3X K11 82,5 mm ( B ) | 10,00 mm |
| 31,75 a 34,93 | PTK 1250 / 12 | 322 mm ( A ) | ST1250 | 10947 | L1072C | 3X K11 82,5 mm ( B ) | 10,00 mm |
| 34,93 a 38,10 | PTK 1375 / 12 | 322 mm ( A ) | ST1375 | 10947 | L1073C | 3X K11 82,5 mm ( B ) | 10,00 mm |
| 38,10 a 41,28 | PTK 1500 / 12 | 322 mm ( A ) | ST1500 | 10947 | L1074C | 3X K12 82,5 mm ( B ) | 12,00 mm |
| 41,28 a 44,45 | PTK 1625 / 12 | 322 mm ( A ) | ST1625 | 10947 | L1075C | 3X K12 82,5 mm ( B ) | 12,00 mm |
| 44,45 a 47,63 | PTK 1750 / 12 | 322 mm ( A ) | ST1750 | 10947 | L1075C | 3X K12 82,5 mm ( B ) | 12,00 mm |
| 47.63 a 50,80 | PTK 1875 / 12 | 322 mm ( A ) | ST1875 | 10950 | L1076C | 3X K13 82,5 mm ( B ) | 14,00 mm |
| 50,80 a 53,98 | PTK 2000 / 12 | 322 mm ( A ) | ST2000 | 10950 | L1076C | 3X K14 82,5 mm ( B ) | 16,00 mm |
| 53,98 a 57,15 | PTK 2125 / 12 | 322 mm ( A ) | ST2125 | 10950 | L1076C | 3X K14 82,5 mm ( B ) | 16,00 mm |
| 57,15 a 60,33 | PTK 2250 / 12 | 322 mm ( A ) | ST2250 | 10950 | L1077C | 3X K14 82,5 mm ( B ) | 16,00 mm |
| 60,33 a 63,50 | PTK 2375 / 12 | 322 mm ( A ) | ST2375 | 10950 | L1077C | 3X K15 82,5 mm ( B ) | 18,00 mm |
| 63,50 a 66,68 | PTK 2500 / 12 | 322 mm ( A ) | ST2500 | 10950 | L1077C | 3X K15 82,5 mm ( B ) | 18,00 mm |
Los mandriles PTK **/ 12 arriba mencionados se suministran únicamente bajo petición.
NOTA: Las zapatas deben ser mecanizadas al mismo diámetro del orificio a ser bruñido, antes de usarlo.
