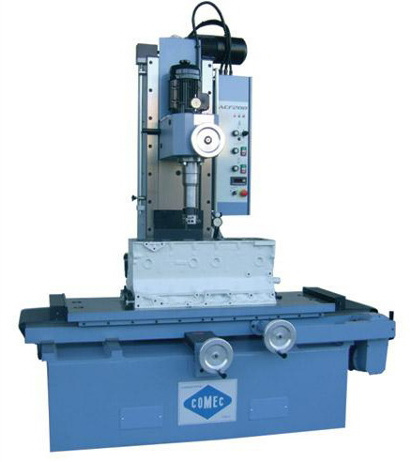

La alisadora de cilindros y rectificadora de superficie planas ACF 200 permite realizar las dos principales operaciones de re-acondicionamiento de los bloques de motores de vehículos livianos y pesados, tales como el alesado y la rectifica plana, ofreciendo prestaciones normalmente alcanzables solo con maquinas de nivel superior.

En efecto, a pesar de mantener dimensiones externas bien reducidas, la maquina incorpora características técnicas que permiten una notable capacidad de trabajo, gracias a los amplios movimientos longitudinal y transversal de la mesa y vertical del cabezal. Las excelentes dotes de acabado y precisión que distinguen esta maquina, son el resultado de una combinación entre un esquema mecánico bien comprobado y la introducción de soluciones técnicas innovadoras que rinden esta maquina mas performante y versátil.

DIFERENCIAS ENTRE EJES DE TIPO B Y C

CATÁLOGO

VÍDEO

Especificaciones técnicas

• Diámetro de alisado                              30÷170 mm

• Recorrido máximo del cabezal                      670 mm

• Distancia mínima y máxima entre                                   husillo y plano de la mesa                   370÷1020 mm

• Distancia entre husillo y columna                  290 mm

• Dimensiones del plano de mesa             1340x370 mm

• Recorrido longitudinal máximo de la mesa      1200 mm

• Recorrido transversal máximo de la mesa        200 mm

• Velocidad del husillo                              75÷850 rpm

• Velocidad de avance del cabezal         0÷175 mm/min.

• Velocidad variable de                                                 avance de la mesa                          0÷460 mm/min.

• Potencia del motor del husillo                       1.5 kW

• Potencia del motor para desplazamiento                         rápido del cabezal                                    0.37 kW

• Potencia variable del motor de                                     avance de la mesa                                    0.55 kW

• Dimensiones (LxAxA)                  1860x1150x2170 mm


Accesorios y repuestos

UT1320

Portaherramienta para insertos de 3/8” CBN/PCD

UT1355

Inserto CBN 1/2” para fundición

UT1356

Inserto PCD 1/2” para aluminio

B03052

Conjunto de alisado           ø 30÷52 mm

B05280

Conjunto de alisado           ø 52÷80 mm

C03052

Conjunto de alisado           ø 30÷52 mm con sistema de regulación pre-setting

C05280

Conjunto de alisado           ø 52÷80 mm con sistema de regulación pre-setting

C80170

Conjunto de alisado           ø 80÷125 mm con sistema de regulación pre-setting

B80170

Conjunto de alisado ø 80÷170 mm

PF0320

Cabezal porta fresa diámetro 320 mm. Inserto CBN o PCD 1/2” (disponible sólo para ACF)

UT1330

Portaherramienta para insertos de 1/2” CBN/PCD

UT1345

Inserto CBN 1/2” para fundición

UT1346

Inserto PCD 1/2” para aluminio
