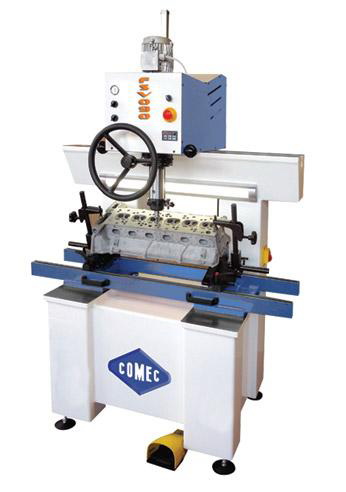

Esta máquina de alta precisión incorpora soluciones tecnológicamente avanzadas que permiten rectificar las guías y asientos de válvulas de cualquier tipo de culata de motor. El sistema de centrado automático se basa en el conjunto de una esfera, un colchón de aire y un motor eléctrico con velocidad variables, esta última visible en un display digital. Los tres colchones de aire se posicionan, uno en la mesa superior (2 ejes), uno en el husillo (colchón de aire a 360 °) y el último en la mesa de anclaje de la tapa del motor. El sistema de anclaje del husillo se compone por una doble garra con accionamiento neumático. El sistema de anclaje universal, con dos garras y 360° de rotación y dotado de accesorios, permite el agarre de cualquier tipo de tapa de motor. El rango de trabajo de esta máquina permite operar con extrema precisión en cualquier tipo de tapa de motor, desde las motocicletas hasta los vehículos industriales. La capacidad de trabajo es elevada: opera guías desde 3,5 mm. y diámetros desde 14 a 90 mm. La estructura es extremadamente sólida y robusta y garantiza una absoluta rigidez de la máquina. Los colchones de aire permiten un centrado preciso y reducen notablemente e esfuerzo del desplazamiento de la culata. Los finales de carrera ajustables permiten procesar repetitivamente diferentes culatas. El sistema de alumbrado por focos de neón garantiza una excelente iluminación de la culata durante todo el trabajo.

CATÁLOGO

VÍDEO

Especificaciones técnicas

• Máximas dimensiones de las                                         culatas                          – Unlimited x 550 x 450 mm

• Capacidad de rectificado                      14 a 90 mm

• Movimiento longitudinal del cabezal             1050 mm

• Movimiento transversal micrómetrico                7 mm

• Movimiento longitudinal de la mesa                 11 mm

• Movimiento transversal de la mesa                200 mm

• Movimiento vertical del husillo                      200 mm

• Maxima inclinacion del husillo                        +6°/-6°

• Potencia motor del husillo                            0.75 kW

• Velocidad de rotación del husillo               35-700 rpm

• Presión de aire                                              6 bar

• Volumen de aire                                       300 L/min

• Dimensiones                              1700x1170x2210 mm

• Peso                                                          800 Kg
