RP1400

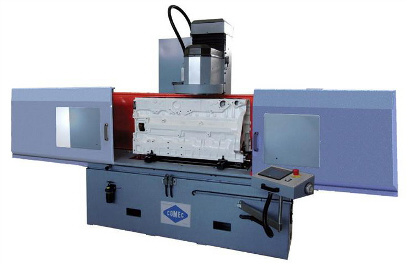

El RP1400CNC es un nivelador para culatas y bloques de automóviles y vehículos comerciales, así como para todas las superficies planas que requieren una precisión máxima de las superficies de contacto. La tecnología de la construcción combina soluciones altamente innovadoras, como el motor "brushless" que permite automáticamente el posicionamiento exacto del plato porta herramienta, controlado por CNC hasta las guías lineales por la mesa y los tornillos sin fin de bolas recirculantes. Los ejes y la velocidad de rotación de la cuchilla están controladas por un inversor es de hecho posible controlar la velocidad de desplazamiento. El panel de control es una pantalla táctil industrial, equipado con un programa facil y intuitivo. La RP1400CNC es provista de un plato porta herramientas CBN/PCD diámetro 410mm para el aplanamiento de las superficies de aluminio o hierro fundido. Para las culatas equipadas con cámara de precombustión es posible utilizar una herramienta especial que garantiza un perfecto acabado de la misma. El RP 1400 CNC es llamado "inteligente" porque provisto de un sensor láser que escanea la superficie de las culatas, mediante el análisis del perfil superficial y esto permite la automatización de las operaciones de molienda.
|
- Desplazamiento mesa con tornillo a recirculacion de bolas
- Plato porta herramientas CBN ø 410 mm
- Dispositivo palpador óptico digital con controlo CNC
- Escansión mediante sensor láser
- Visualización automatica del perfil de la culata
- Proceso completamente automático
- Parámetros precargado y posibilidad de personalización
- Tiempo de ciclo estimado
- Pantalla de proteccion con puertas correderas
- Pareja de soportes planos para culatas
- Brida de anclaje (2 unidades)
- Brida de anclaje (4 unidades)
- Lubricante de las guías (1 lt.)
- Llaves de servicio
- Manual de instrucciones
Especificaciones
técnicas
- Carrera
de la mesa
1400 mm
- Superficie útil de trabajo
1195
mm
- Ancho
maximo de trabajo
410 mm
- Min - max altura de trabajo
superficie útil de la mesa
190÷710
mm
- Diámetro
del plato velocidad
variable del plato
1100x335 mm
- Velocidad variable de
avance mesa
405 mm
(16)
- Motor
del cabezal
300÷1200
RPM
- Motor de la mesa
0÷1500 mm/min
- Motor
de el desplazamiento
cabezal
2,2kW
- Dimensiones (L×A×A)
2500x1000x1900 mm
- Par
motor
1.27 Nm
- Peso
1410
kg
Accesorios
y repuestos
PVA015
Soporte universal ajustable con paralelas
PV0015
Soporte universal ajustable con placa de apoyo
UT1320
Portaherramienta para insertos de 3/8” CBN/PCD
UT1355
Inserto CBN 1/2” para fundición
UT1356
Inserto PCD 1/2” para aluminio
UT1390
Portaherramienta para insertos ALP UT1392
UT1392
Inserto ALP para aluminio con precamaras
UT1330
Portaherramienta para insertos de 1/2” CBN/PCD
