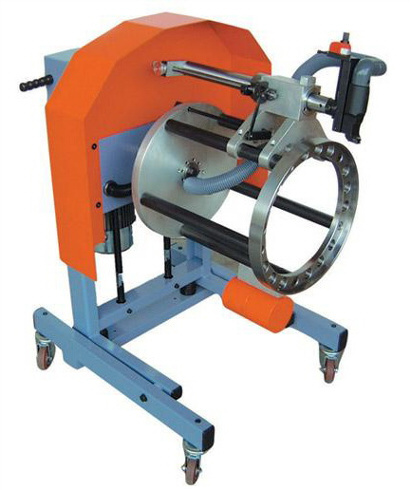

La TCE560 es la máquina ideal para conformar las zapatas de frenos de vehículos industriales, así que las mismas se asienten al 100% desde el principio y que no sea la acción de frenado que las vaya conformando paulatinamente con el uso. El trabajo es realizado con la zapata directamente montada en el vehículo, sobre ejes con maza reductora o, utilizando los accesorios específicos, sobre ejes convencionales (también con rodamiento interno montado). El torno es instalado en un carro patentado, regulable en altura, basculante y con función de auto-alineación, asi de permitir una rápido y fácil posicionamiento. Con una velocidad de rotación de 90 vueltas por minuto (disponible en los dos sentidos), un avance secuencial de 0,6 mm. por vuelta, un final de carrera regulable, la zapata es rápidamente conformada garantizando que tenga una terminación cilíndrica y concéntrica respecto al eje. La considerable potencia del moto reductor (1,8 Kw) permite la rotación de la maza reductora también en las condiciones mas criticas (aceite congelado, doble o triple diferencial, eje de transmisión acoplado). El dispositivo electrónico “soft-start” gestiona esta potencia arrancando el torno de forma gradual, sin golpes de partida. Como completamente standard del equipo hay el practico y bien visible lector de medida y la predisposición del aspirador de polvo. Bajo pedido tenemos disponibles accesorios específicos para el centrado o para facilitar y dar rapidez el trabajo.

CATÁLOGO

VÍDEO

Especificaciones técnicas

• Velocidad de rotación                              90 rpm

• Avance intermitente                              0,6 mm/rev

• Diámetro mínimo                                                       que se puede tornear                              230 mm

• Diámetro máximo                                                       que se puede tornear                               480 mm

• Ancho máximo de la zapata                       290 mm

• Potencia del motor                         2,5 Hp (1,8 kW)

• Medidas (LxAxA)                           670x950x1150 mm

• Peso                                                       160 kg


Accesorios y repuestos

MC5630

Cubo para ejes convencionales completo de anillos de centrado.

MC5601

Dotación para ejes convencionales con rodamiento interno montado campana

AC55--

Anillo adaptador (diámetro a especificar)

AC5280

Brida de enclaje para zapatas flotantes

UT5538 / UT5558

Portaherramientas de doble inserto L=30 / 50 mm

UT5508

Herramienta UT5538 / UT5558

AC5525

Carro porta dotación

TCE050

Aspirador de polvo de tipo industrial

AC5681

Patrón para poner en cero la herramienta, diámetro 360
